Ožični kućište za SCS-R 3/4 senzore

• Tehnički list
• Priručnik

SCS-R je kutija Dizajnirao i proizveo Tessystem za brzu, sigurnu i ekonomičnu povezanost senzora koji otkrivaju temperaturu transformatora u smolu od lijevanja.
Duljina kablova, kao i vrsta senzora, može se odrediti prema specifičnim potrebama kupca.

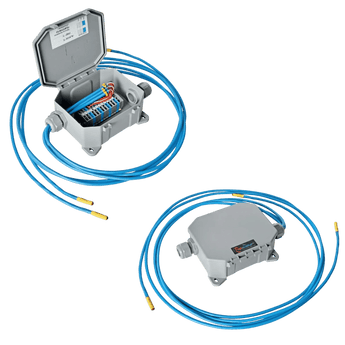

U standardnoj verziji, kao što je prikazano na fotografijama, dolazi s 3 senzora PT100 PT100 s kabelom od 2,5 m.

Karakteristike okvira

• Dimenzije: 187x128x58 mm (istaknuti sadržaji)
• Materijal: Polyamid UL 94V0

Karakteristike rastezljivog tiska

• Dimenzije: PG16
• Materijal: Polyamid UL 94V0

Karakteristike terminalnog bloka

• Odjeljak ožičenja: od 0,25 do 1,5 mm²
• Otpor vatre: UL 94V0
• Radna temperatura: od -20 ° C do +120 ° C

Primjena SCS -a namijenjena je industrijskim okruženjima i ograničena na TECSystem proizvode i/ili opcionalne unaprijed definirane dodatke.

Instalacija SCS -a osigurava se na industrijske transformatore u smolu s stupnjem zaštite IP00 i unutarnjim radnim okruženjem sa: temperaturom od -25 ° C do + 40 ° C i vlagom maksimalno 90% bez kondenzacije.

Na određeni zahtjev moguće je sastaviti SCS s posebnim komponentama koje kupac mora odobriti.
